浇注料厂家的制作工艺是什么？
发布时间：2021-07-05 16:28 浏览人次：177

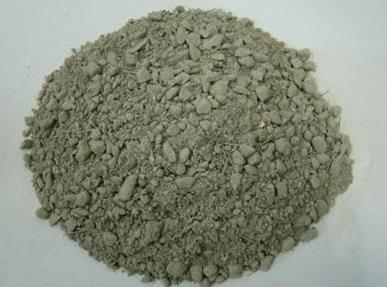

耐火浇注料厂家，由不定型耐火材料制成的内衬，在加热过程的低温阶段，***先会发生一系列脱水变化。由于低水泥系列浇注料的粒径非常紧密，加上超细粉（粒径小于5微米）对浇注料缝隙的填充作用，有利于衬里具有高密度大，孔隙率低，透气性差。而且，衬里中的水分主要通过气体排出。如果加热过快，水汽化速度会增加，气体排放量会增加。当水变成蒸汽时，体积会增加。水蒸气的体积会随着温度的升高而增加。
一旦气体膨胀，压力超过衬里所能承受的***大极限，就会导致衬里开裂、剥落或脱落。因此，低水泥系列浇注料的升温速度应低于其他类型浇注料，特别是当内衬温度低于600℃时，应保持较长的加热时间，使水充分排出。
另外，由于低水泥系列浇注猜中加入了活性SiO2，当衬里温度高于900℃时，衬里原猜中的三氧化二铝和二氧化硅之间会发生莫来石化反应，形成莫来石发作体积效应，抵消部分耐火浇注料的体积缩短，促进衬里强度的提高。莫来石化是影响水泥系列浇注料高温性能的关键过程，因此，烘窑结尾应控制较低的升温速度，保温时间较长，使莫来石化反应充分发挥作用。根据工业窑的标准形状，确定加热时间。
当窑体积小，烟气流程短时，由于窑内温度容易均匀平衡，加热时间可以适当缩短。对于旋转窑等一些体积巨大的热工设备，各部分的温度在一定的时间内很难达到平衡。因此，加热时间应更长，以减少衬里各部分的温差，防止衬里不均匀缩短而开裂。
